YWZ4-150/E30 pružina-Použitá hydraulická bubnová brzda

Prehľad produktov

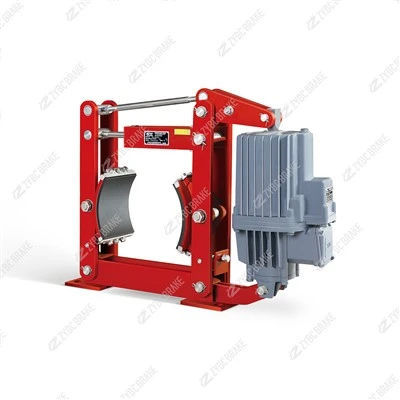

YWZ4-150/E30 je pružinová-elektrohydraulicky uvoľnená bubnová brzda. Pohon Ed30/5 vytvára hydraulický tlak, vysúva tlačnú tyč a otvára čeľuste proti pružine. Vypnite napájanie a pružina okamžite stiahne topánky späť na bubon.

Nie je to len bezpečnostná brzda-. Je to prevádzková brzda​ na bežné spomalenie a zastavenie v -nebezpečných oblastiach. Vo výbušnom prostredí použite verziu s ochranou proti výbuchu{{4} -, štandardný YWZ4 neumiestňujte do plynovej alebo prašnej zóny.

Brzda nahrádza staršie jednotky YWZ3. Schéma montážnych otvorov zostáva v rovnakej triede, takže dodatočná montáž je rýchla: odskrutkujte starú brzdu, priskrutkujte YWZ4-150/E30, pripojte prostrek, nastavte predpätie pružiny.

Montáž a dodatočná montáž Poznámka

YWZ4-150/E23 a YWZ4-150/E30 zdieľajú rovnakú obálku A347 / C160 / D150 / H-base.

YWZ4-150/E23: 100 N·m, H=437 mm, 25 kg.

YWZ4-150/E30: 120 N·m, H=461 mm, 29 kg.

Ak chcete prejsť z E23 na E30, musíte zmeniť predpätie a predpätie pružiny, nie základové skrutky. Ak chcete vymeniť starý YWZ3, pred objednaním skontrolujte priemer kolesa=150 mm, šírku náboja voči C=160 mm a obálku A/H/K.

Pracovný princíp

Zapnite vydanie -

Motor Ed30/5 poháňa odstredivé čerpadlo, hydraulický tlak vysúva piest, čeľuste sa otvárajú proti pružine, bubon beží voľne.

Vypnite brzdu -

Sila pružiny uzatvára topánky na bubon. Na zadržanie brzdy nie je potrebné žiadne elektrické napájanie.

Bezpečné-zlyhanie

Strata napätia, výpadok stýkača-, porucha ovládania - pružina víťazí. Brzda je zatvorená.

Robiť / Nerobiť

Urobte:

Pred objednávkou skontrolujte priemer kolesa, šírku náboja a A/H/K.

Prečítajte si predpätie pružiny na stupnici, neverte len krútiacemu momentu na štítku.

Použite bez{0}}azbestovú výstelku zodpovedajúcu danému účelu.

Po výmene obuvi skontrolujte rovnakú vôľu.

Nerobte to:

Nepoužívajte štandardný YWZ4 vo výbušných plynových alebo prašných zónach.

Nezvárajte ani neviažte tlačnú tyč, aby ste násilne otvorili brzdu.

Bez potvrdenia nespúšťajte trysku na nesprávne napätie.

Nenastavujte krútiaci moment iba podložením topánok.

Typické aplikácie

Pojazd mostového žeriavu

Brzdenie predného{0}}stupňa navijaka

Pohony otočných krúžkov

Kladka hlavy pásového dopravníka

Dielenské žeriavy a výložníkové žeriavy

Pomocné jednotky nakladača-

Nie-nebezpečné priemyselné stroje.

Technické údaje

Položka	YWZ4-150/E30
Brzdný moment	120 N·m
Priemer brzdového kolesa D	150 mm
Ústup/vyčistenie E	0,6 mm
Zosúladená tryska	Ed30/5
Ťah pomocného motora	300 N
Zdvih trysky	50 mm
A	347 mm
b	90 mm
C	160 mm
d	17 mm
F	175 mm
G1	100 mm
G2	170 mm
H	461 mm
h1	140 mm
i	60 mm
K	150 mm
M	144 mm
n	8
G3	70 mm
Hmotnosť	29 kg
Prevádzková povinnosť	S1 kontinuálne + S3-60%, 1200 cyklov/h
Napätie	AC 3-fázový, 380 V 50 Hz std; 440–460 V 60 Hz voliteľné
Teplota okolia	−20 stupňov až +40 stupňov
Relatívna vlhkosť	Menšie alebo rovné 90 %
Ochrana	Hodnotenie IP podľa trysky; kryt vhodný pre vnútorné priemyselné použitie
Podšívka	Karta-namontovaná, k dispozícii nie-polovičný azbest-kov
